Förändringar vid mätstationen.
Radar eller en trycksensor mäter vattennivån. Nederbörden ger sammanhang för avrinningsområdet; flöde kräver lämpliga mätningar eller en kalibrerad relation.
Översvämningsvarning
Upptäck stigande vattennivåer tidigt. Mät vattennivå och nederbörd kontinuerligt, överför data och larma insatsteamet.
01
Mät kontinuerligtRegistrera vattennivå och nederbörd
02
Anslut på rätt sättUtforma överföringen efter platsen
03
Använd dataDefiniera gränsvärden och larmvägar
Från mätning till beslut
Mäta. Ansluta. Förstå.
Sensorer, dataloggrar och analys samverkar som ett system. Utrustningen väljs utifrån din mätuppgift och plats.
Data från fältet.
Logger, strömförsörjning och kommunikation utformas tillsammans. En extra överföringsväg kan övervägas för kritiska platser.
Nå rätt personer.
Gränsvärden och mottagare anpassas efter din verksamhet. Sensormanager visar tidsserier och stöder aviseringar via SMS och e-post.
I fält
Övervakning som passar platsen.
En titt på verkliga installationer: monteringen är en del av lösningen, liksom sensorer, strömförsörjning och dataåtkomst.
Mät vid vattendraget.
Ett mätrör med datalogger på strandkanten, nära mätpunkten.
Vattennivå vid bäcken.
Vattenståndsskala och mätsensor på en bro över en bäck.
Lämpliga system
Rätt utrustning för din uppgift.
Börja med loggern, sensorerna eller en komplett station. Vi hjälper till att anpassa komponenterna till din tillämpning.
Fjärråtkomst till data
Aquatos Web LTX
Datalogger med mobil dataöverföring för mätplatser med central dataåtkomst.
Visa produktAnpassa efter mätuppgiften
Radar- och trycksensorer
Sensorer och gränssnitt för de parametrar du valt och för befintlig utrustning.
Visa produktSom komplett station
Tekniska detaljer
Tekniska detaljer
Mätparametrar, installation och metodanvisningar i detalj.
Vad vi mäter.
Översvämningsvarning står och faller med datatillgängligheten under en händelse. Vi mäter vattennivån W vid mätstationen, nederbörden och, där kontinuerlig mätning är möjlig, flödet Q via den kalibrerade avbördningskurvan (W-Q). Stationerna drivs utan elnät med sol/batteri och sänder redundant, så att värdena når fram även när mobilnätet är överbelastat under en händelse.
- Vattennivå Wberöringsfritt via radar eller med trycksond i mätbrunnen
- Nederbördvippskåls- eller vägande mätare via pulsräknaradapter
- Flöde Qfrån nivå och en kalibrerad avbördningskurva, där det är möjligt
- Larm vid gränsvärdenSMS och e-post till beredskapsteamet
- Redundant överföringLTE-M med NB-IoT som reserv, valfri andra radioväg
Metoder och standarder.
Mätstationen följer DIN EN ISO 4373 och flödesbestämningen kalibrerade avbördningskurvor enligt ISO 1100. Mät- och överföringsintervall dimensioneras efter den förvarningstid som avrinningsområdet kräver. Stationerna är standard vid genomförandet av EU:s översvämningsdirektiv och för kommunala riskkartor för skyfall.
Från fältet

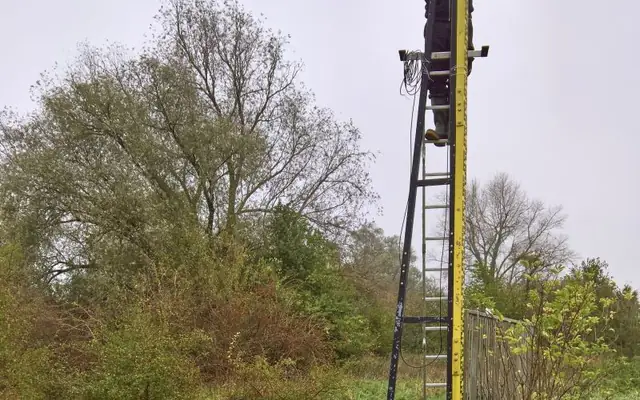

Rhen, översvämningsnivå 1: vattenståndsmätning i ett retentionsområdeI ett retentionsområde vid Rhen: sensorer direkt i flodbädden, kablar under mark till en högre monterad logger. Antenn och kapillär för barometrisk tryckutjämning ovanför högsta vattennivån: Aquatos Web kan stå helt under vatten och ändå strömma realtidsdata.

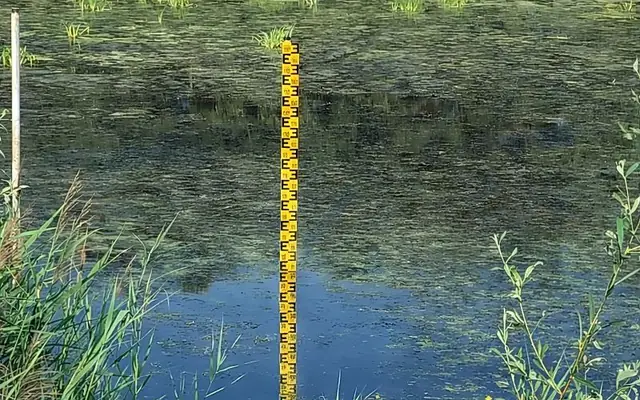

Mer än en vattenståndsskala: modern översvämningsövervakningVattenståndsskalor räcker inte ensamma, därför installerar vi dem med en Aquatos Web-logger i ett skyddsrör. Även tre meter upp, på broar eller fristående i bräddningsbassänger, i extremfall med en kabelansluten sensor till en logger monterad på brobanan.
Exempel från fält.
Rhen, översvämningsnivå 1: vattenståndsmätning i ett retentionsområdeI ett retentionsområde vid Rhen: sensorer direkt i flodbädden, kablar under mark till en högre monterad logger. Antenn och kapillär för barometrisk tryckutjämning ovanför högsta vattennivån: Aquatos Web kan stå helt under vatten och ändå strömma realtidsdata.
Mer än en vattenståndsskala: modern översvämningsövervakningVattenståndsskalor räcker inte ensamma, därför installerar vi dem med en Aquatos Web-logger i ett skyddsrör. Även tre meter upp, på broar eller fristående i bräddningsbassänger, i extremfall med en kabelansluten sensor till en logger monterad på brobanan.
Planerar du ett mätnät för vattenstånd?
Berätta om avrinningsområdet och platserna, så föreslår vi ett redundant koncept för mätning och larm.
